1 LCD简介
目前,市面主流LCD(液晶显示器)分成以下几大类：TN(扭曲阵列型)、STN(超扭曲阵列型)、DSTN(双层超扭曲阵列)、HPA(高性能定址或快速DSTN)、TFT(薄膜场效应晶体管)等。由于成本因素,目前小家电大多数采用的是TN型单色液晶显示器,它的原理是把液晶灌入两个列有细槽的平面之间。这两个平面上的槽互相垂直(相交成90°),也就是说,若一个平面上的分子南北向排列,则另一平面上的分子东西向排列,而位于两个平面之间的分子被强迫进入一种90°扭转的状态。由于光线顺着分子的排列方向传播,所以光线经过液晶时也被扭转90°。当液晶上加一个电压时,分子便会重新垂直排列,使光线能直射出去,而不发生任何扭转。LCD正是由这样两个相互垂直的极化滤光器构成的,所以在正常情况下应该阻断所有试图穿透的光线。但是,由于两个滤光器之间充满了扭曲液晶,所以在光线穿出第一个滤光器后,会被液晶分子扭转90°,最后从第二个滤光器中穿出。另一方面,若为液晶加一个电压,分子又会重新排列并完全平行,使光线不再扭转,所以正好被第二个滤光器挡住。总之,加电将光线阻断,不加电则使光线射出。LCD模型可以把其看成一个电容器,一个电极连接着公共极板,另一个连接着字符段。LCD受电压的均方根值控制,当施加在LCD上的电压为零时,LCD呈透明状态。当施加在字符段与公共极的电压大于LCD的阀值电压,则该字符段就显示出来。如果用直流驱动LCD,将会引起显示单元永久性的损坏。为了防止不可逆转的电化学反应使LCD损坏,加在所有字符段上的电压必须周期性翻转极性,以使加在字符段上的平均电压为0。为了节约单片机I/O口线,采用多路复用的方法驱动LCD。
2 单片机EM78P259N简介
EM78P259N是台湾义隆公司推出的8位单片机,引脚如图1所示。
图1
主要功能如下：
◆ 工作电压范围为2.3~5.5 V;
◆ 工作频率（基于时钟是2分频）,在Crystal模式下DC—20 MHz/2 CLKS、5 V,DC—8 MHz/2 CLKS、3 V,在RC模式下DC—4 MHz/2 CLKS、5 V,DC—4 MHz/2 CLKS、3 V;
◆ 低功耗,在5 V/4 MHz时工作电流小于1.9 mA,在3 V/32 kHz时工作电流为15 μA,在睡眠模式耗电电流为1 μA;
◆ 内置RC振荡,4 MHz、8 MHz、1 MHz、455 kHz(带自动校验);
◆ 80 B RAM;
◆ 2K×13程序空间;
◆ 双向I/O口;
◆ 8级堆栈深度;
◆ 3个8位定时器,1个16位定时器;
◆ 1个比较器;
◆ 4路12位精度A/D转换。
3 I/O口直接驱动LCD的实现方法

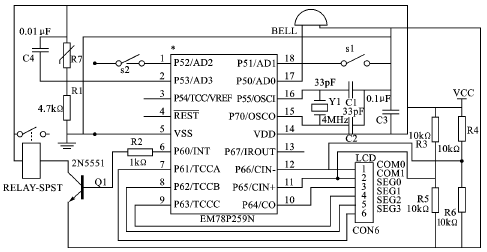

下面介绍多路复用显示的驱动方法,电路图如图2所示。将所有公共电极（COM）各施加一次扫描电压的时间叫一帧,单位时间内扫描多少帧的频率叫帧频,将扫描公共电极（COM）选通的时间与帧周期之比叫占空比。通常占空比等于公共电极数N的倒数,即1/N。由于在多路复用显示驱动方法中,像素被分成选通像素、非选通像素和半选通像素。它们都被加上了一定的电压,所以引出了平均电压法。选通像素上的电压与非选通像素上的电压比就是常说的LCD偏压比。在动态显示时,要使LCD的某个像素实现显示,就必须循环地在该像素上用公共级扫描脉冲（COM）和段扫描脉冲(SEG)合成一个超过液晶阀值电压的工作电压（及平均电压）才能完成。说到底,平均电压法是把半选通像素上的电压和非选通像素的电压平均化,用适度提高非选择像素的电压来抵消半选择像素的一部分电压,从而扩大选择像素与半选择像素之间电压的差距,提高显示对比度,使非选择像素和半选择像素的显示更均匀。
图2
根据单片机的特性,采用1/2偏压,1/2占空比方法驱动LCD,现以COM=2,SEG=4的LCD为例:LCD屏共有8个像素,公共极有2极,字符段为4段。

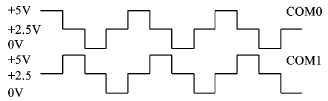

公共极信号产生的波形如图3所示。
从图3可看出,公共极信号发生可分成4个阶段S0、S1、S2和S3。
S0: COM0=+5 V,COM1=+2.5 V。
S1: COM0=+2.5 V,COM1=+5 V。
S2: COM0=0 V,COM1=+2.5 V。
S3: COM0=+2.5 V,COM1=0 V。
图3
这样在S0阶段,选通的像素只可能是与COM0连接的像素,并且SEG段必须为0 V,该像素才会亮。与COM1连接的像素只可能是非选通像素或半选通像素,而半选通像素电压低于LCD要点亮的阀值电压,所以此时与COM1连接的像素都不会亮。在S1阶段,选通的像素只可能是与COM1连接的像素,并且SEG段必须为0 V,该像素才会亮。与COM0连接的像素只可能是非选通像素或半选通像素,而半选通像素电压低于LCD要点亮的阀值电压,所以此时与COM0连接的像素都不会亮。
在S2阶段,选通的像素只可能是与COM0连接的像素,并且SEG段必须为＋5 V,该像素才会亮。同时,驱动LCD的电压极性相反,与COM1连接的像素只可能是非选通像素或半选通像素,而半选通像素电压低于LCD要点亮的阀值电压,所以此时与COM1连接的像素都不会亮。
在S3阶段,选通的像素只可能是与COM1连接的像素,并且SEG段必须为＋5 V,该像素才会亮。同时,驱动LCD的电压极性相反,与COM0连接的像素只可能是非选通像素或半选通像素,而半选通像素电压低于LCD要点亮的阀值电压,所以此时与COM0连接的像素都不会亮。
编者注：程序流程图(图4)及源程序见本刊网站www.mesnet.com.cn。
结语
利用上面提供的方法, 只要 LCD 要显示的像素不多,都可利用带双向口的单片机直接驱动,公共极（COM）可扩展为3个,或4个以上。
参考文献
1 郭强.液晶显示应用技术.北京：电子工业出版社,2003
