1 ICL7662电压转换器
ICL7662是由美国Maxim 公司提供的一种CMOS电压转换器,主要特性为:
◆ 转换电压为4.5V~20V到-4.5V~-20V;
◆ 转换效率高达99.7%;
◆ 外围电路简单,最小只需两个储能电容。

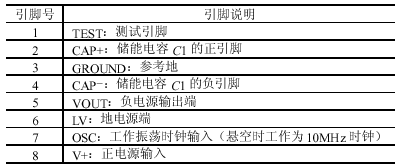

引脚说明如表1所列。
表1
2 ICL7662电压转换器工作原理

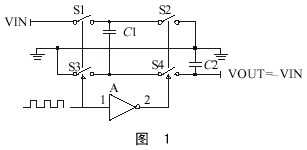

ICL7662原理性图解如图1所示。
图1

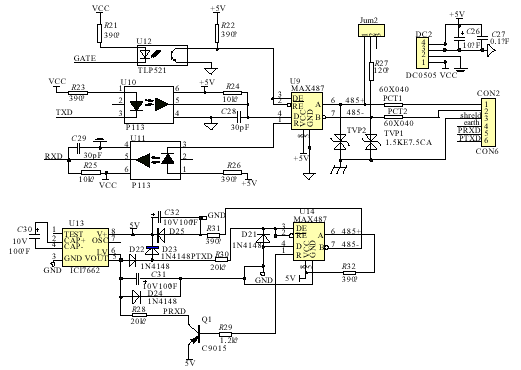

在ICL7662工作周期的前半个周期,S1和S3闭合,S2和S4断开,C1由输入电压充电到VIN。在接下来的后半个周期, S1和S3断开,S2和S4闭合。在电路电阻非常小的情况下,就会由C1放电在C2上,在C2两端形成-VIN。根据该芯片的工作原理,本文做了大量的试验,如果在C2两端加上-VIN,根据同样的原理,会在C1上形成相当于VIN的电压。根据此特性非常有利于从信号端“窃取”电源,即不管是在正电源端还是负电源端,只要某一端有足够的电平,芯片就会高效地完成“窃电”。本文就针对这一特性设计了无源的RS-232/RS-485转换电路,如图2所示。
图2
注: ①本原理图为通用方式的RS485接口原理,2个TVP用于ESD防护,外加2个自复位保险丝PCT;
②下半部分用于无源RS232→RS485的转换电路,保证两端同时可用,
但在系统中只能有一端为主,且RS232应为标准232口,232口发送数据在485口可见。
3 通用硬件设计说明
本文设计的接口电路主要是针对工业现场控制终端,由于各种控制要求不同,所以对控制终端的配置各异。但总体要求是某一终端故障不应影响系统其余部分的功能,要便于终端与监控系统之间的接口。所以,本文设计中对于RS-485与RS-232的转换采用了无源的转换方式,而非常规的RS-232与RS-485标准转换,既便是与PC相连的终端单元掉电,也不会影响系统中其它单元的正常通信。
图2为接口电路的原理图。在图中的上半部分用美国Maxim公司的485芯片MAX487构成标准RS-485接口电路,其中2片P133为快速光电耦合器,用于把控制内核部分与网络隔离开,控制端口用相对廉价一点的TPL521隔离。TVS1和TVS2为瞬态电压抑制二极管,用以对网络上的高压噪音干扰进行吸收,保护接口芯片MAX487免予损坏。PCT1和PCT2为自复位保险丝,在网络过流的情况下起保护作用。在网络过流时进入高阻限流状态,在网络恢复正常的情况下,又恢复到正常零电阻的工作状态下。R7为可选终端匹配电阻。该接口电路简单、可靠。
图2的下半部分为本文的重点部分,完成RS-232与RS-485标准之间的无源转换。该部分的核心为Maxim公司的负电源转换芯片ICL7662。电路的工作电源来自于RS-232的发送信号线PTXD,由电荷泵ICL7662进行正负电源转换,能量存储于储能电容C1、C2、C3中,作为本部分电路的工作电源。根据EIA的标准,RS-232在发送数据时,发送端驱动器输出正电平在+5V~+15V(逻辑0),负电平在-5V~-15V(逻辑1),接收器的典型电平在+3~+12V与-3~-12V(见参考文献[1])之间,RS-485的接收门限为+/-200mv(见参考文献[2])。由MAX487完成RS-232与RS-485标准之间的转换,电路自动完成收发控制的转换。本部分对控制内核来讲处于无源工作状态下,不受所在终端工作状态的影响,自动完成收、发状态控制,避免网络“死锁”。当电路所在的节点不接RS-232时,本部分电路不工作,使得系统的功耗最小。当节点通过RS-232与系统通信时,监控系统的数据首先转换到RS-485网上,节点数据先经过本节点转换电路转换到RS-232的电平状态,然后与监控系统通信。
4 总结
通过大量的工程实践证明,该电路简单可靠,经济实用,克服了有些电路在电源采集信号端长期处于某一电平时,电路电源中断的弊端。同时根据RS-485半双工总线的特性,本文巧妙地实现了RS-485在收发之间的自动转换,避免了由于操作不当造成的总线“死锁”现象。实践证明,不管是与信号电平相对较低的便携式电脑接口还是与台式机接口,本电路都能可靠工作,在通信速率300b/s~19200b/s范围内,长期运行未发现通信有任何异常现象。
参考文献
1 中国工控网. 串口通讯——RS-232-C详解(一)、(二). WWW.CHINAKONG.COM
2 中国工控网. RS-232、RS-422与RS-485标准及应用. WWW.CHINAKONG.COM
3 Maxim公司. ICL7662.PDF. Maxim Integrated Products, Inc
